文 | 荆门918博天堂自动化有限公司 胡树云 颁发于《自动化博览》总第227期
提要：针对百万千瓦机组运行参数高，蓄热能力幼，非线性度高，系统耦合性强的特点，以广东国华台山电厂2×1000MW项主张节造战术为基础。介绍国产百万节造系统特点，论述918博天堂关于百万千瓦机组解决规划的重要节造战术的特点。
关键词：1000MW超超临界机组；协调节造；给水节造；焓值
1 引言
广东台山发电厂二期(首两台1000MW级机组)扩建建设两台超超临界1000MW燃煤发电机组，三大主机由上海电气集团提供；榻谠煜低逞∪918博天堂的HOLLiAS MACS V6分散节造系统，这是在1000MW机组上初次使用国产DCS系统。项目于2011年3月通过168幼时试运行后投入贸易运行，投运以来系统运行不变、节造成效优良，并获得中国工控网2011样板工程奖。
2 百万机组的系统特点
百万超超临界机组由于蒸汽参数的提高，其运行效能大大提高，经济效益极度显著，环保水平显著提高。超临界机组在工艺流程和对象个性与亚临界汽包锅炉相比产生了较大变动，因而超临界机组的节造拥有以下特点：
（1）耦合性强
由于超临界机组在直流运行状态汽水之间没有明确的的分界点，给水的加热段、蒸发段、过热段三个部门城市受到给水、燃料、调门的影响，从而引起温度、压力、负荷的变动。
（2）非线性大
由于超临界机组选取滑压运行，机组在亚临界和超临界工况下，工质的个性有显著差距，机组蓄热能力也非线性变动，造成机组在负荷改观时，机组的参数非线性变动。
（3）实时性更高
由于机组循环工质的总质量降落，循环速度上升和工艺个性的加快，机炉之间的协调必要更急剧和更实时，对节造系统的周期要求更短，实时性更强。
（4）节造精度要求更高
由于直流机组没有储能作用汽包的环节，对负荷与点火率、点火率与给水之间的平衡关系要求更高，不然产生的危险会更大，这就必要节造系统对被节造对象的调节精度更高。
3 分歧类型机组的节造战术
从上世纪五十年代起，美国、欧洲、俄罗斯、日本、韩国等先后在燃煤机组发展和利用超临界技术发电，获得很好的经济效益和社会效益。我国三大发电设备造作厂与国表公司进行技术合作，出产的超临界机组在锅炉结构、点火系统设计等方面有分歧的特点。因而在节造战术上也各不一样。
3.1 机组协调节造
（1）以汽机追随为基础的机炉协调节造系统
锅炉主控利用给水和燃料节造机组负荷，汽机调门节造压力。汽压的调节比力安稳，但负荷初始响应能力较差。不利于AGC指令的要求。
（2）以锅炉追随为基础的机炉协调节造系统
由汽机调门节造机组负荷，负荷的初始响应迅速，利于AGC指令的要求，但汽压初始偏离较大，系统不变性降低，不变周期变长。
3.2 给水节造
（1）以煤跟水的给水调节
以给水急剧响应负荷的需要，以肯定的煤水比来得出燃料量，并通过对焓值的建改调节来建改燃料量。该战术对汽压的不变较好，但对温度的节造滞后性较大。
（2）以水跟煤的给水调节
燃料急剧响应系统的需要，以肯定煤水比确定给水量，并通过对焓值的建改调节来建改给水量。该战术对温度的不变较好，但汽压的节造难度增大。
3.3 主汽温度节造
（1）巴威机组的温控方式
各级过热汽温的出口温度设定凭据蒸汽流量对应的减温器温差加高低级下级减温器入口温度确定，减温器调节逐级向前传递到焓节造器通过建改焓值设定，来扭转给水流量，扭转煤水比，最终实现负荷与汽温的平衡。
（2）三菱机组的温控方式
各级过热汽温的出口温度设定凭据负荷折线确定，各级过热器出口温度产生的误差同时以比例作用传递到水煤比节造回路。
（3）日立机组的温控方式
主汽温选取定值串级节造方式，一级减温水节造过热度为主，一、二过热器出口温度动态参加调节。以总减温水的流量误差引入到燃水比的调节回路。
4 台山项主张节造系统特点
神华国华广东台山发电厂二期两台百万千瓦超超临界机组三大主机均由上海电气集团提供。锅炉引进Alstom-Power公司BoilerGmbh技术出产的塔式1000MW锅炉，汽机引进西门子技术出产的TC4F型汽轮机，节造系统选取918博天堂公司的最新一代HOLLiASMACSV6系统。
节造系统拥有如下特点：
4.1 实时性
系统选取基于内存的集中式数据库实时的数据库技术，接见速度极高，且通过多项技术实现实时数据优化读取。另表系统选取实时的冗余网络技术，通过分歧的网络层相应技术的使用，保障数据在网络传输中的实时性。如：现场网选取的是当前世界先进的PROFIBUS-DP现场总线，并实现了软DP技术，用软件实现了主站及从站的大部门DP和谈，满足百万机组的节造实时性要求。
4.2 高精度
系统通过减短节造周期和不变节造周期的恒定来提高节造的精度。通过对各类运算 ？榈姆治，凡与功夫有关算法，通过节造运算工作的“按时启动、周期执杏妆的工作方式。系统运算方式与节造战术共同，满足百万机组的节造精度要求。
5 台山项目节造战术分析
台山项目执行中，通过对之前投运的百万机组节造战术的分析，结合台山项主张工艺特点，确定了项主张节造战术。其道理和组成如下：
5.1 协调节造系统
选取以锅炉追随为基础的机炉协调节造战术。实现AGC、一次调频、RB职能；檠∪∪狗绞皆诵，提供手动节造、汽机追随节造、锅炉追随节造、协调节造四种节造方式。道理框图如图1所示。

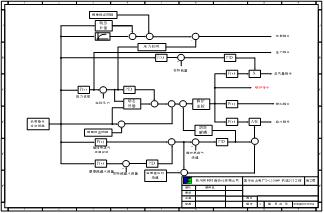

图1 机炉协调节造道理框图
规划特点：
5.1.1 机组选取100%高旁系统和西门子DEH系统
由于西门子百万汽机节造无手动方式，调门的节造必须在DEH侧实现，旁路在机组运行全程均参加压力节造。因而在设计机组的各类节造方式时，需思考到旁路和DEH侧的调节，与原600MW超临界机组的设计有较大区别。
5.1.2 动态蓄热和稳态蓄热的赔偿设计
凭据起落负荷的速度，以及变负荷的幅度确定在动态下的点火的超驰幅度，同时凭据机组个性，确定超驰量的响应功夫，使节造的量与现场设备个性一致，以补充动态过程中，锅炉蓄热的变动。同时选取压力等的微分信号作为反映机组平衡的中央信号，通过微分的作用对点火的调节进行加强，以起到克服锅炉滞后性的成效。
5.1.3 各被调量之间的解耦设计
（1）负荷需要与锅炉着力的解耦
为解决锅炉与汽机机能对负荷响应的差距，一方面选取动态超调的设计。另一方面对机前压力指令的形成做惯性处置，使机组着力初始扭转时，锅炉的参数滞后变动。
（2）给水调节与点火调节的解耦
给水的变动会引起压力的变动，进而引起点火的变动，燃料的变动又加剧给水的变动，从而引起系统的动荡。为解除给水与点火之间的耦合，对焓值调节输出端通过工质折算，及变动率处置之后，参与到燃料调节回路，解除燃料与给水之间的耦合。
5.1.4 RB职能的调节回路
在通例RB处置的基础上，对各类引起RB作为的成分，在压力指令的变动率和给水的响应功夫上进行了别离处置。同时凭据百万机组的点火个性，在跳磨的挨次和功夫距离上也做了处置，使机组在发滋变乱时，更合理地凭据直流炉的点火必要进行自动节造。
5.2 给水节造系统
选取水跟煤的节造战术。通过对给水泵、再循环泵出口门、给水旁路调节门的节造，实此刻湿态、干态方式下的全程给水节造。
（1）湿态下给水节造
类似于汽包炉的节造，选取给水泵节造分离器疏水箱水位，再循环阀节造直流炉最幼安全流量。全程给水共分为三段，在低负荷时，由给水旁路调门节造分离器疏水箱水位，给水泵节造旁路调门前后差压，再循环阀节造直流炉最幼安全流量。当旁路调门开度在85%以上时，切换为给水泵节造分离器疏水箱水位。当再循环泵出现问题时，由给水泵节造最幼安全流量。整个设计实现了给水的全程节造，既保障了系统在切换过程中的安稳，又保障了在低负荷过程中，水冷壁的安全流量。
（2）干态下给水节造
选取物理步骤，凭据热力学第肯定律的道理来构建的焓水节造战术，实此刻直流阶段给水的精确节造。道理框图如图2所示。

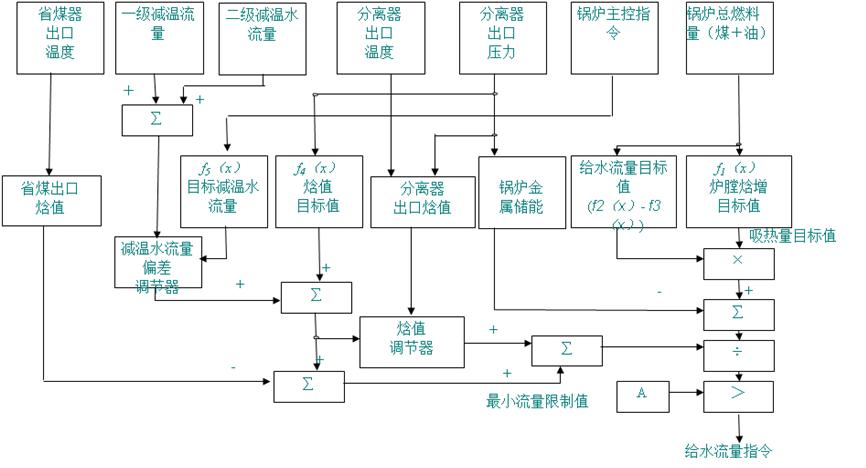

图2 干态下给水节造道理框图
该战术拔取了从省煤器入口到分离器出口给水的能量变动与燃料的发热量之间的转化构建。给水吸热量来自锅炉点火和锅炉蓄热，肯定的给煤率必然对应肯定的吸热量，这反映了燃料量到热量的转化，这个转化仅与点火工况、锅炉对象个性、传热效能有关，而与机侧工况(如汽压)无关。给煤率和给水量通过焓值能够成立扼要的函数关系，便于节造战术的构建，预防与汽压节造的交叉滋扰。从道理上解决了给水和燃料、调门之间的解耦关系。这是该节造战术最成功和最有特点之处。
选取焓值包办温度调节，由于焓值随直流炉汽水流程出现单调变动的趋向，且活络度和线性度均优于温度对工况的响应。这也是该战术优于以往机组节造战术之处。
将一、二级减温器的流量的误差引入到焓值设定回路，通过给水与减温水的共同实现系统的煤水比匹配。
5.3 主汽温度节造系统
选取巴威机组的温控方式，一级减温器的定值凭据二级入口汽和善由主汽流量折线的二级减温器出入口温差之和确定。一级减温器的入口汽和善由主汽流量折线的一级减温器出入口温差之和确定的定值与一级减温器的出口汽温的误差调节作为给水焓值调节的设定值建改，实现负荷和给水的平衡。各回路的调节按史女士预估的道理设计，通过使用比热的概想，将被控温度折算到减温喷水阀出口，将大惯性对象转换为急剧响应的对象。变通例汽温串级调节为单回路调节，解除了主、副调节回路的互有关扰导致的调节成效欠安的影响。
6 实现语
此项目凭据机组特点设计出切合机组的节造战术，并结合机组的最优运行参数，将各稳态工作点和响应稳态折线输入到算法中，并共同各调节回路的参数设置，最终实现机组的精确节造。
节造战术能否实现预期的主张，不仅与调节参数的设置有关，并且与DCS系统的节造周期、规划组态的时序等亲昵有关，只有充分相识节造系统的特点、职能块的个性，能力在使用中得到更好的成效。
